Передняя панель с ручками экстракторами IEL, IET, Тип1
- Анодированная лицевая поверхность для защиты и эстетики;
- Токопроводящее покрытие на тыльной стороне для экранирования;
- Установка на резьбовые вставки горизонтальных рельсов;
- Возможность дополнительной комплектации крепежными элементами (втулки, винты с проточкой);
- Минимальный заказ от 5 штук, что идеально подходит для малого и среднего производства.
№ в каталоге:
ГТРС.30.001-00
отгрузка:
От 3 дней
Отправить заявку
характеристики
Тип изделия
Передняя панель с ручками
Линейка изделия
Передняя панель
Монтаж
Спереди на винтах
Материал
Алюминий
Лицевая сторона
Анодированная
Задняя сторон
Проводящая
Минимальный заказ
от 5 шт

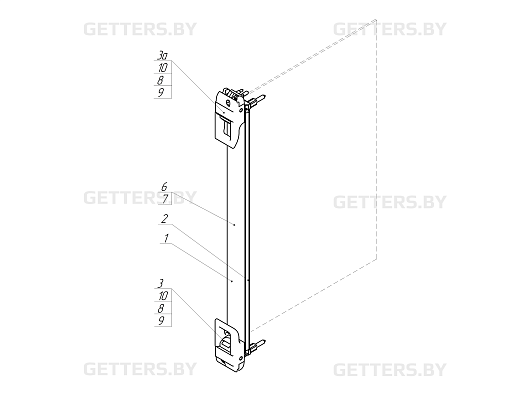

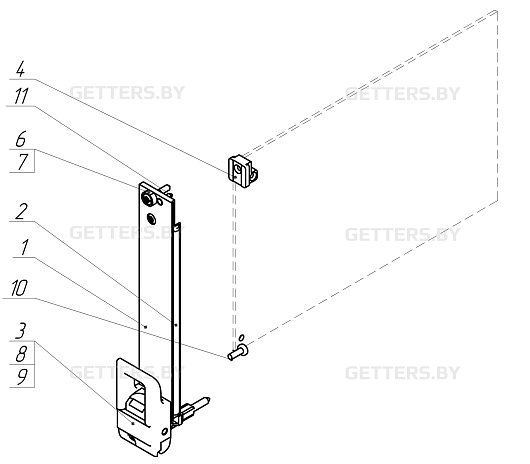

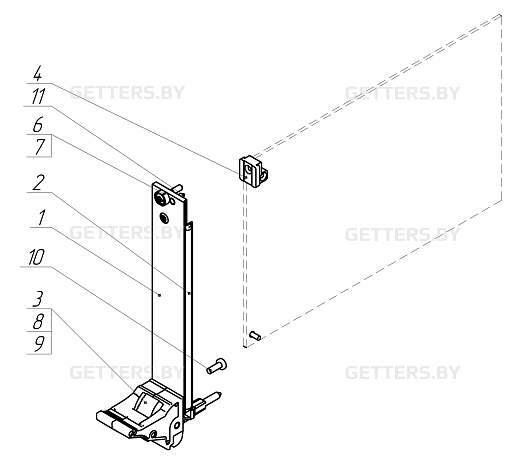

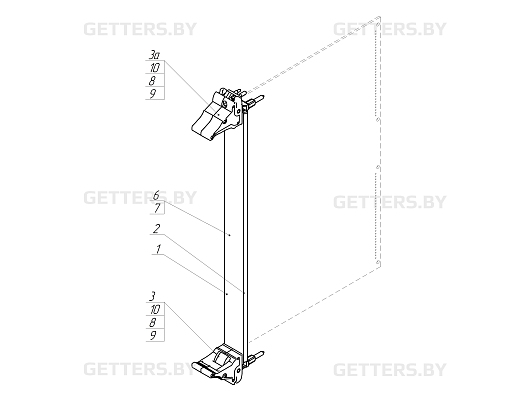

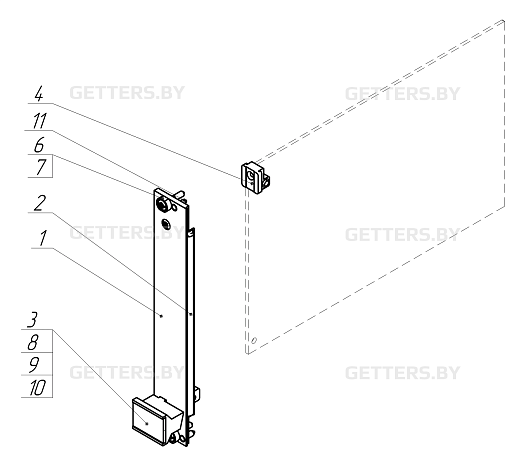

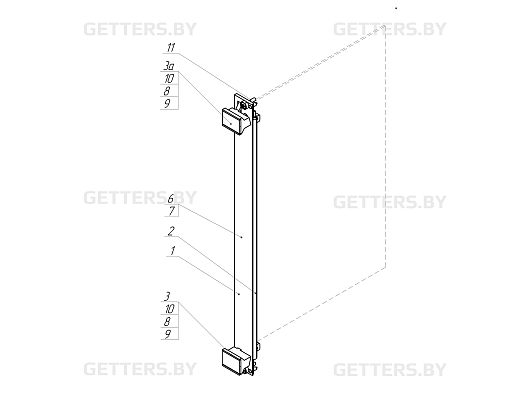

Комплектность поставки передних панелей с ручками экстракторами
| Изделие | Описание | Кол-во для IEL, 3U | Кол-во для IEL, 6U | Кол-во для IET, 3U | Кол-во для IET, 6U | Кол-во для Тип 1, 3U | Кол-во для Тип 1, 6U |
|---|---|---|---|---|---|---|---|
| 1 | Передняя панель (U-образный профиль), алюминий, лицевая поверхность анодированная, тыльная поверхность электропроводящая | 1 | 1 | 1 | 1 | 1 | 1 |
| 2 |
Уплотнение ЭМС (текстиль), основа: вспененная изоляционная трубка текстиль, с медно-никелевым покрытием |
1 | 1 | 1 | 1 | 1 | 1 |
| 3 |
Ручка нижняя со встроенным центрирующим штифтом(IEL, IET) для перфорированной ленты и направляющих, рычаг: пластик, PC, цвет черный, RAL 9005; клавиша: Пластмасса, PC, цвет светло-серый, RAL 7035 |
1 | 1 | 1 | 1 | 1 | 1 |
| 3а |
Ручка верхняя со встроенным центрирующим штифтом(IEL, IET) для перфорированной ленты и направляющих, рычаг: пластик, PC, цвет черный, RAL 9005; клавиша: Пластмасса, PC, цвет светло-серый, RAL 7035 |
— | 1 |
— |
1 |
— |
1 |
| 4 |
Держатель печатной платы, цинк отлитый под давлением |
1 |
— |
1 |
— |
1 |
— |
| 5 |
Винт с потайной головкой M2.5 × 8, сталь, для крепления держателя печатной платы(без изображения) |
1 |
— |
1 |
— |
1 |
— |
| 6 |
Втулка, полиамид, цвет серый |
1 |
— |
1 |
— |
1 | 1 |
| 7 |
Винт с проточкой и крестообразным шлицем, M2.5 × 12,3, сталь, для крепления платы |
1 |
— |
1 |
— |
1 |
1 |
| 8 |
Винт со сферо-цилиндрической головкой, Torx/слот, M2.5 × 6, сталь, оцинкованная, самостопорящийся, для крепления платы (без изображения) |
2 | 2 | 2 | 2 | 2 | 2 |
| 9 |
Шайба A2.7, DIN 125, сталь, никелированная (без изображения) |
2 | 2 | 2 | 2 | 2 | 2 |
| 10 |
Винт со сферо-цилиндрической головкой, Torx, M2.5 × 7, сталь, для крепления ручки к панели |
1 | 2 | 1 | 2 | 1 | 2 |
| 11 |
Штифт центрирующий |
1 |
— |
1 |
— |
1 | 1 |
Информация для заказа стандартных модификаций передней панели с ручками
| Наименование изделия | Тип изделия | Высота (U) | Ширина (HP) | Описание |
|---|---|---|---|---|
| Передние панели | с ручками IEL | 3 | 4 | ГТРС.30.001-00 ПП, с ручками IEL, аналог 20848-585 |
| Передние панели | с ручками IEL | 6 | 4 | ГТРС.30.001-03 ПП, с ручками IEL, аналог 20848-592 |
| Передние панели | с ручками IET | 3 | 4 | ГТРС.30.003-00 ПП, с ручками IET, аналог 20848-763 |
| Передние панели | с ручками IET | 6 | 4 | ГТРС.30.003-03 ПП, с ручками IET, аналог 20848-766 |
| Передние панели | с ручками Тип 1 | 3 | 4 | ГТРС.30.005-00 ПП, с ручками Тип 1, аналог 20848-485 |
| Передние панели | с ручками Тип 1 | 6 | 4 | ГТРС.30.005-03 ПП, с ручками Тип 1, аналог 20848-492 |
| Передние панели неэкранированные | с ручками Тип 1 | 3 | 4 | ГТРС.30.007-01 ПП неэкранированные, с ручками Тип 1, аналог 20817-443 |
| Передние панели неэкранированные | с ручками Тип 1 | 6 | 4 | ГТРС.30.007-08 ПП неэкранированные, с ручками Тип 1, аналог 20817-448 |
дополнительные сведения
Возможность доработки панелей по техническому заданию заказчика, например:
- Специальные вырезы
- Гравировка
- Изготовление из алюминия другой толщины (3мм,4мм)
